TWE有序虹吸排水系統的設計依據

1、通過TWE有序虹吸排水系統實現了傳統的被動排水轉變成了現在的主動有組織的排水。

2、取消找坡層依據

根據14J206《種植屋面建筑構造》中表述"當結構找坡或有可靠排水措施時可不設找坡層"。種植屋面虹吸排水收集系統，能形成自然虹吸動力，像水泵一樣可靠的排水系統。

3、輔助耐根穿剌依據

根搖D81/9-2006《種植室面施工技術規程》中，324而熱穿刺層宜筮的材榨纖第(5)條高森度聚乙烯土T膜(HDPE);10-1.5mm;種植屋面虹吸排水收集系統使用的復合防護排水異型片材質為高密度聚乙烯純?cè)?，具有輔助阻根的效果。

4、取消隔離層依據

隔離層設置在防水層和保護層之間，主要作用:在澆筑水泥保護層時，起到隔離水泥硬塊及砂漿，保護下層防水的作用。種植屋面虹吸排水收集系統使用的復合防護排水異型片，具有抗壓強度大可作為柔性保護層，即施工過程中可以取消隔離層。

參照相關規范:

1、 現行法律、法規

1)《國務院辦公廳關于推進海綿城市建設的指導意見》(國辦發[2015]75號)

2)《住房城鄉建設部關于印發海綿城市專項規劃編制暫行規定的通知》(建規[2016]50 號)

3)《住房城鄉建設部關于印發海綿城市建設技術指南——低影響開發雨水系統構建（試行）的通知》(城建函[2014]275 號)

4)《江蘇省政府辦公廳關于推進海綿城市建設的實施意見》(蘇政辦發[2015]139號)

5)《江蘇省住房和城鄉建設廳印發關于推進海綿城市建設指導意見的通知》(蘇建城[2015]331號)

6)《江蘇省海綿城市專項規劃編制導則〔試行)》(蘇建規[2016]331號)

7)《南京市政府辦公廳關于推進海綿城市建設的實施意見》(寧政辦發[2016]95號)《南京市海綿城市規劃建設指南》

8) 2022年發布的《南京市"十四五”海綿城市建設規劃》

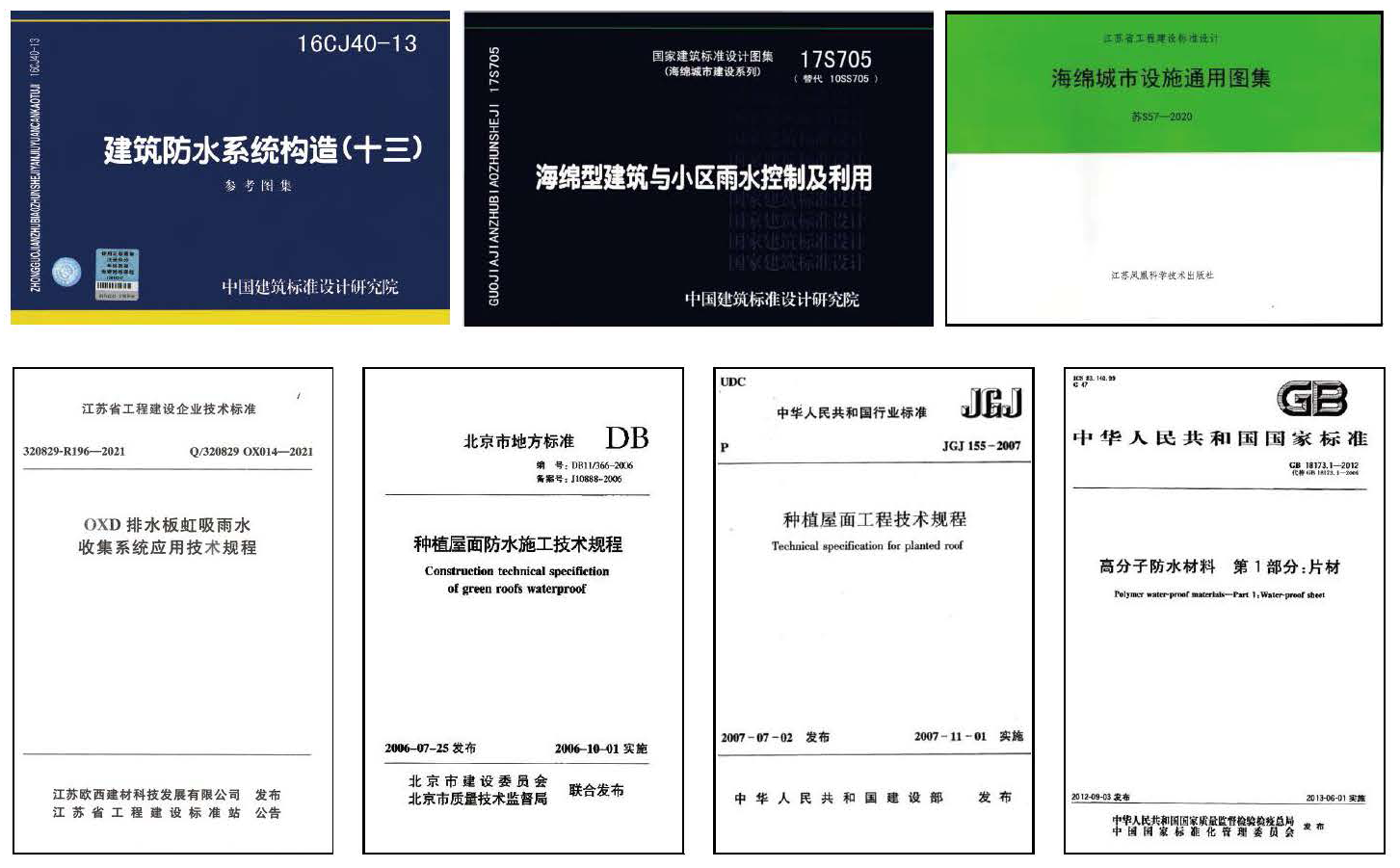

2、 現行防水規范，規程

1)《建筑防水設計構造(十三)》(16CJ40-13)

2)《海綿型建筑與小區雨水控制及利用》(175705)

3)《海綿城市設施通用圖集》(蘇557-2020)

4)《OXD排水板虹吸雨水收集系統應用技術規程》Q(chēng)/320829 OX014-2021

5)《種植屋面防水施工技術規程》DB11/366-2006

6)《種植屋面工程技術規程》JGJ155-2007

7)《高分子防水材料第1部分:片材》GB18173.1-2012

8)《地下室防水技術規范》(GB50108-2008)

9)《地下室防水工程質量驗收規范》(GB50208-2011)

10)《建筑工程施工質量驗收 標準》(GB50300-2013)

11)《塑料防護排蓄水板建筑構造》(15CJ62-1)

12)《屋面工程質量驗收規范》(GB50207-2012)

13)《屋面工程技術規范》(GB50345-2012)

14)《種植屋面工程技術規程》(JGJ155-2013)

15)《建筑防水系統構造》(13CJ40-2)

16)《綠色建筑評價標準》GB50016-2014

17)《民用建筑綠色設計規范》JGJT229-2010材料規范
